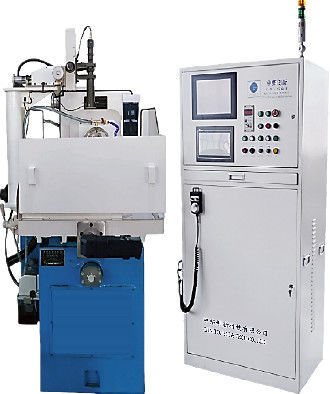

기계 V를 부수는 CNC 제어 시스템 다이아몬드는 PCD 그라인더를 줄였습니다
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x타입 | CNC | 모델 번호. | ZT-90V |
---|---|---|---|
브랜드 | CHN-TOP | 애플리케이션 | V는 다이아몬드 블레이드, PCD 블레이드와 다른 절단 블레이드를 줄였습니다 |
이름 | 기계 CNC 제어 시스템 V를 부수는 다이아몬드는 PCD 그라인더를 줄였습니다 | ||
하이 라이트 | CNC V는 PCD 그라인더를 줄였습니다,CNC 다이아몬드 연삭반,V는 다이아몬드 연삭반을 줄였습니다 |
Radius Tip | 0-70mm | |
---|---|---|
Grinding pressure | 0-450N Adjustable | |
Spindle speed | 0-4200RPM adjustable | |
Grinding wheel size | 150*40*40mm (D*H*T) | |
Grinding wheel oscillation frequency | 0-45/min adjustable | |
Grinding wheel oscillation distance | 0-70mm adjustable | |
Grinding wheel height adjustment | 140mm | |
Image system resolutionnge | 1280*960 | |
Image system pixel | 3.75μm*3.75μm | |
Optical lens object distance | 300mm | |
Magnification | 45-250 times | |
CNC division axis resolution | 8arcmin | |
CNC Y axis resolution | 0.01° |
기계 CNC 제어 시스템 V를 부수는 다이아몬드는 PCD 그라인더를 줄였습니다
ZT-90CNC/V 프라미터 상술
영상 시스템 결의안 | 1280*960 |
영상 시스템 화소 | 3.75μm*3.75μm |
광학렌즈 물체 거리 | 300 밀리미터 |
확대 | 45-250 번 |
CNC 분할 주축 결의안 | 8 아크분 |
CNC 공급 주축 결의안 | 0.001 밀리미터 |
CNC Y 축 결의안 | 0.01' |
분쇄압 | 0-450N(Adjustable) |
연삭용 휠 속도 | 0-4200RPM(50HZ) |
연삭용 휠 사이즈 | 125D×40H×40T |
연삭용 휠 발진 주파수 | 0-45/min(Adjustable) |
거리 연삭용 휠 진동 | 0-40mm(Adjustable) |
연삭용 휠 높이 조절 | 140 밀리미터 |
연삭용 휠 이동 범위 | 170 밀리미터 |
연삭용 휠 경향 | -13' ―+24' |
크로스 테이블 선회 각도 | 0-270' |
선형 그레이팅의 정보판독 | 0.001 밀리미터 |
가늘고 긴 전원 | 2.2KW |
기계 사이즈 | 1200년 (L) ×1168(H) ×1530(W) 밀리미터 |
특징
-
1.모두는 기계 본체와 캐스트 부속물을 던졌습니다 그것이 인 평균 24 달 자연시효가 고강도와 안정성입니다.
2. 숫돌두는 업 다운 축이고 높은 주행속도고 정밀도에서 특징을 이루는 조정할 수 있는 각입니다.
3. 공압 계통은 일본의 SMC, 빠른 공급으로부터 그리고 탄력적 연마와 공급 작업대 바깥쪽에 중요했습니다 .
4. 모든 CNC 제어 시스템은 셀프 -R&D 소프트웨어, 내장된 CCD와 측정 시스템이고, 모든 센서, 서보 제어가 그것이 정확도와 안정이라는 것을 확인하기 위해 닫힌 제어 시스템입니다.
5. 새로운 시각적 기술, 온라인 측정, 전체 과정에 갈리는 자동차를 사용하세요.
그리고 매개 변수 자동차 메모리, 오류 코드와 효율적입니다.
6. 그리고 나서 처음부터 끝까지 자동차로 갈리는 단지 한 시간 맞춤은 더 높은 효율적이고 일관성으로 끝을 장식합니다
7. 고 정밀도 CNC 분할 플랜지, 고정밀 인식과 기계 .
기술적인 매개 변수
ZT-90V 그라인더는 압박하는 다이아몬드 V-커트 도구에 초점을 맞추는 특수 기기이고 일부가 블레이드를 봤습니다. 그것은 또한 있고 또한 초경공구를 부술 수 있습니다. 이 모델들은 CNC 조정축과 독창적 ZT-90 다이아몬드 연삭반에 향상됩니다.
맞춤이 자동적으로 그것이 인 지나서 연마 작업을 끝낼 수 있다는 한번고 정밀도. 자동차 공급과 밖에 공급, 자동적으로 눈금분할과 측정. 소프트웨어 지원 매개 변수는 기록되고, 또한 자동인 것에 의해 다음 팁으로 돌아갈 수 있습니다 .
그것은 오류 코드가 소프트웨어에 의해 서약한다는 것 입니다. 이 모형은 넓게 PCB 보드 V-커트 도구, 나무로 된 블레이드와 다른 다이아몬드 또는 이 종류의 초경공구를 위해 사용됩니다
작업 테이블
압박하는 샘플
공장 견해
