270도 CNC 도구 비분쇄기 450N 압력 Fagor 각도
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 상표 | CHN-TOP | 모델 번호. | ZT-120 |
|---|---|---|---|
| 선의 | 슈니베르거 | 앵글 인코더 | 파고르 |
| CCD 세트 | 일본 HD 카메라 | 공압 시스템 | 일본 SMC |
| 강조하다 | 270도 cnc 도구 연삭기,450N cnc 도구 연삭기,270도 cnc 표면 연삭기 |
||
필요한 제품을 선택하고 게시판에서 당사와 소통 할 수 있습니다.
| Radius Tip | 0-70mm | |
|---|---|---|
| Grinding pressure | 0-450N Adjustable | |
| Spindle speed | 0-4200RPM adjustable | |
| Grinding wheel size | 150*40*40mm (D*H*T) | |
| Grinding wheel oscillation frequency | 0-45/min adjustable | |
| Grinding wheel oscillation distance | 0-70mm adjustable | |
| Grinding wheel height adjustment | 140mm | |
| Grinding wheel stroke range | 400mm | |
| Grinding wheel inclination | -13°-+24° | |
| Cross table swiveling angle | 0-270° | |
| Size of cross table | 210*160mm with 4 T slots | |
| Workable infeed hand wheel division | 0.001mm/ 1 division | |
| Spindle Power | 2.2KW | |
| Dimension | 1850*2200*1650mm( L*H*W) | |
| Net weight | 2000kgs |
제품 설명

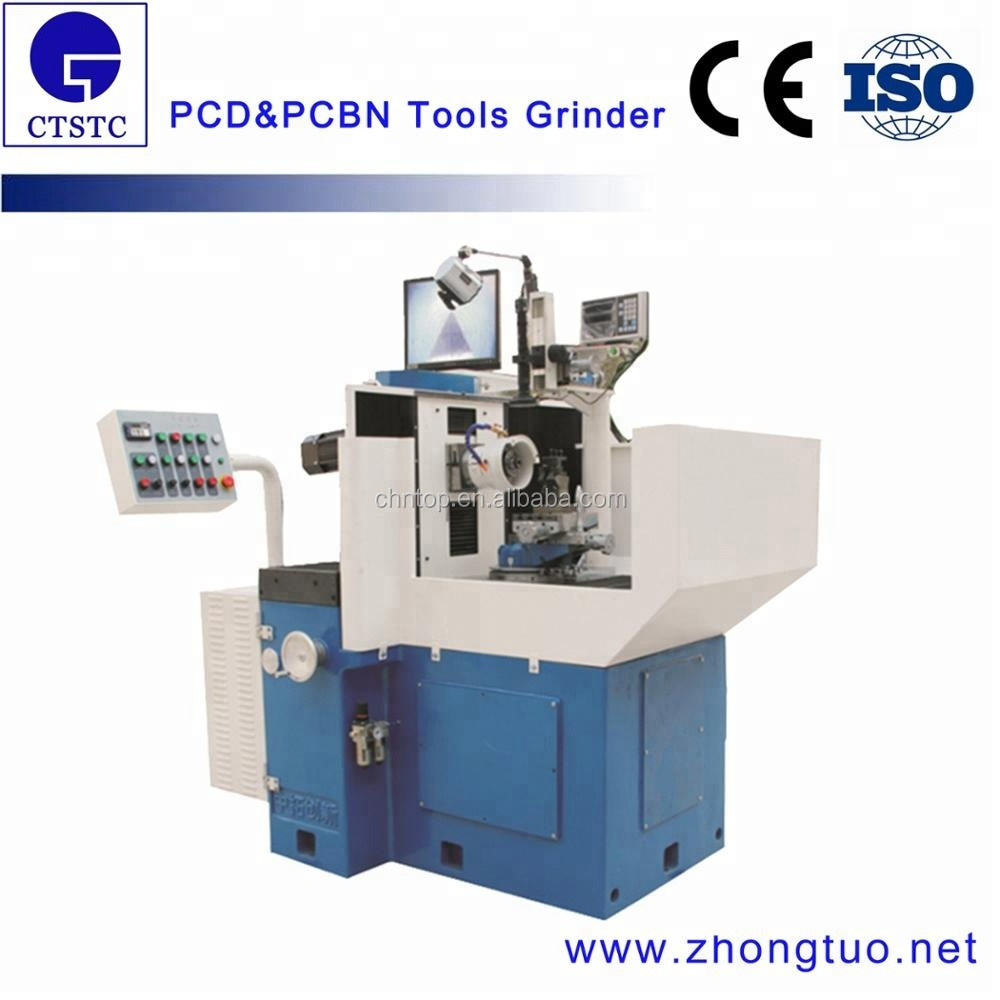

RATAORY 도구 및 원형 도구를 위한 FAGOR ANGLE 엔코더 정밀 스케일이 있는 PCD 연삭기
ZT-120은 PCD 그라인딩 머신으로 회전공구 및 원형공구에 안정적이고 우수한 품질을 제공하는 경쟁력 있는 가격입니다.
1. FAGOR 앵글 엔코더
2. CCD 카메라는 일본 HD 카메라입니다.
3. 선형 격자는 FAGOR입니다.
4. 리니어는 SCHNEEBERGER입니다.
특징
- 기계 본체 및 모든 캐스트는 18개월 이상 자연 노화
- 정확성과 수명을 위한 SCHNEEBERGER 중부하 및 정밀 선형 슬라이드 가이드

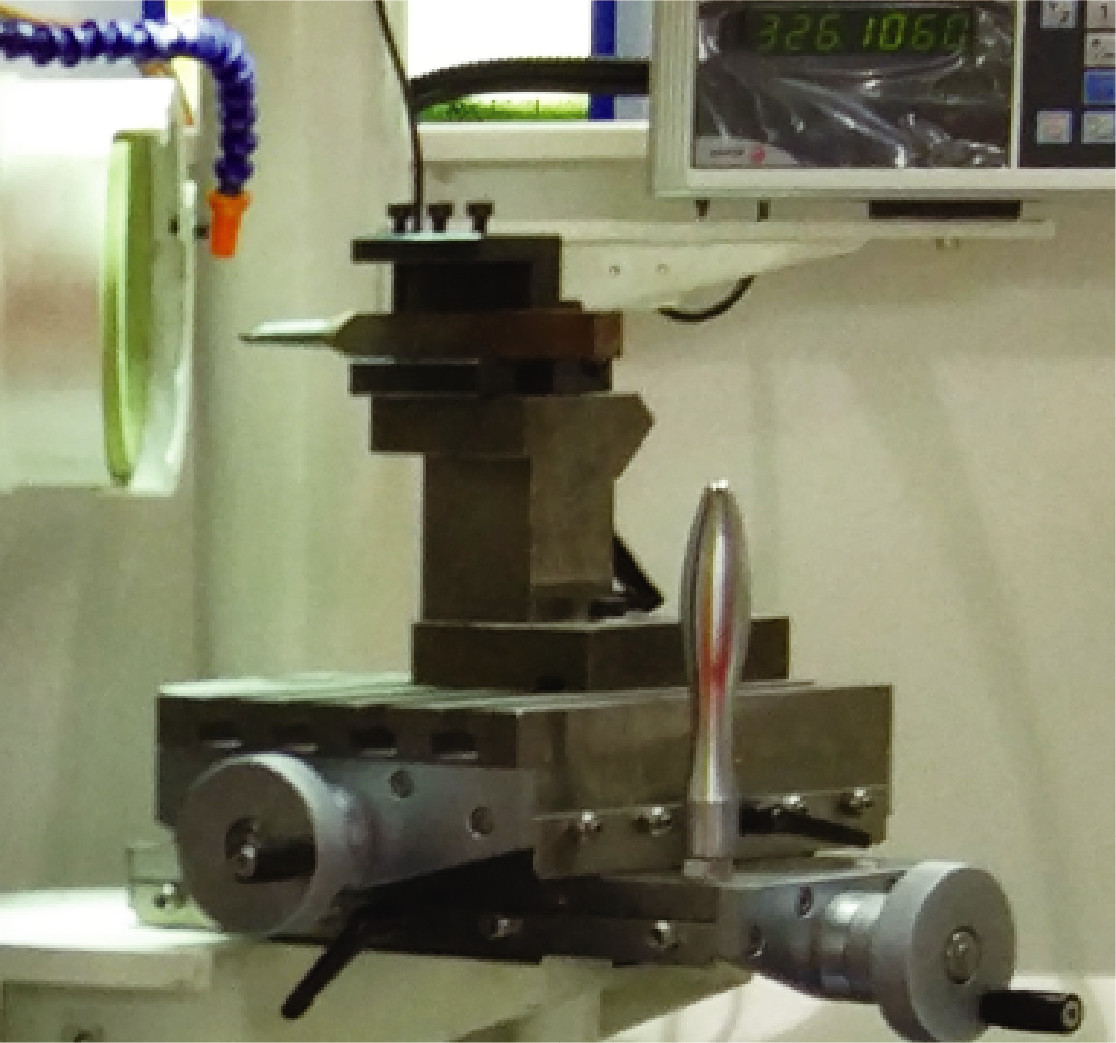

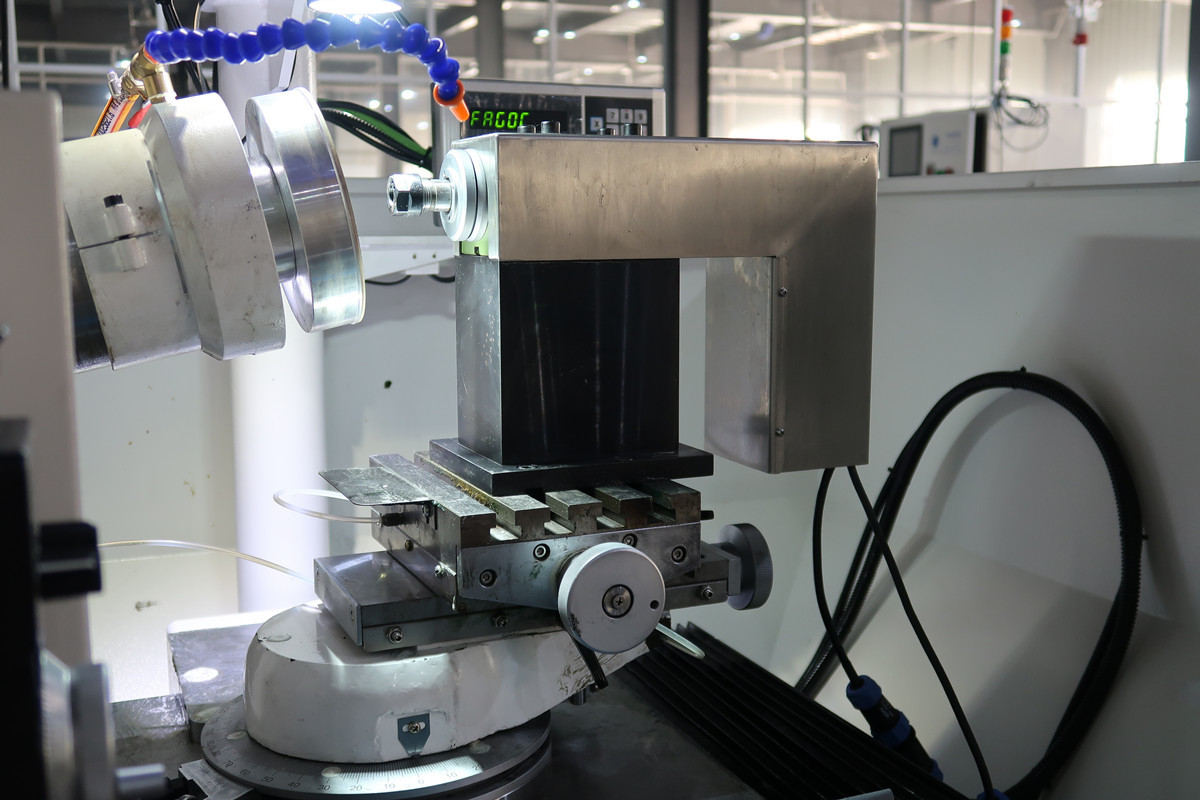

- 조정 가능한 포지셔닝 스톱 및 빠르게 잠기는 작업대가 최대 270도 회전
- 전체 공압 시스템은 JAPAN SMC 브랜드를 사용하여 빠른 공급 및 공급을 얻습니다.
- 이 모델의 선형 격자 및 각도 인코더는 FAGOR이므로 정밀도 표시를 확인하십시오.
- LCD 모니터와 정밀 스케일이 있는 CCD 카메라로 연삭 중 설정 및 검사가 용이합니다.
- 7-45 배율 조정이 가능한 줌 시스템이 있는 LCD 모니터 스코프는 반경 0.05도 연삭 및 검사가 가능합니다.
기술적인 매개변수
1. 스핀들 및 그라인딩 휠
| 회전 숫돌의 직경 | 6A2 150*40*40 |
| 스핀들 파워 | 2.2KW |
| 스핀들 속도 | 0-4200RPM 조절 가능 |
| 연삭 휠 기울기 | -13°-+24° |
| 연삭 압력 | 조정가능한 0-450N |
2. 숫돌 진동(X축)
| 그라인딩 휠 높이 조정 | 140mm |
| 연삭 휠 진동 주파수 | 조정가능한 0-45/min |
| 연삭 휠 진동 거리 | 조정가능한 0-70mm |
| 연삭 휠 진동 이동 범위 | 400mm |
3. CCD 모니터 시스템
| 최대 정리 시간 | 70번 |
| CCD 측정 시스템 | 온라인 시스템 |
| 감시 장치 | 17인치 모니터 |
3. CCD 모니터 시스템
| 최대 정리 시간 | 70번 |
| CCD 측정 시스템 | 온라인 시스템 |
| 감시 장치 | 17인치 모니터 |
|
모델 |
ZT-120 |
|---|---|
| 팁 반경 | 0-100mm |
| 연삭 압력 | 조정가능한 0-450N |
| 스핀들 속도 | 0-4200RPM 조절 가능 |
| 연삭 휠 크기 | 150*40*40mm(D*H*T) |
| 회전 숫돌 진동 주파수 | 조정가능한 0-45/min |
| 회전 숫돌 진동 거리 |
조정가능한 0-70mm |
| 연삭 휠 높이 조정 | 140mm |
| 연삭 휠 스트로크 범위 | 400mm |
| 연삭 휠 기울기 | -13°-+24° |
| 크로스 테이블 회전 각도 | 0-270° |
| 크로스 테이블의 크기 | 4개의 T 슬롯이 있는 210*160mm |
| 작업 가능한 인피드 핸드 휠 부문 | 0.001mm/1분할 |
| 스핀들 파워 | 2.2KW |
| 치수 | 1850*2200*1650mm(L*H*W) |
그라인딩 샘플
옵션 액세서리
공장 전경
CHN-TOP은 다이아몬드 공구 제작을 위한 포괄적인 솔루션을 제공하는 회사입니다.
기계: PCD/PCBN 다이아몬드 그라인딩 머신, 진공 브레이징 머신, 레이저 커팅 머신,
칩 브레이커 기계, 레이저 조각 기계 및 연마 기계
재료: ILJIN, Element Six, Hypersion, Adico, CHN-TOP 등 세계적으로 유명한 PCD/ PCBN 블랭크
경쟁력 있는 가격의 CTSTC, SF
가공 서비스: 세그먼트 절단, MD/PDC 절단기용 브레이징 서비스, PCBN 공구,
공구 노칭 서비스, 칩 브레이커 가공 서비스 및 연삭 서비스
